Señal Balanceada
En el ámbito del audio profesional, la calidad de la señal es crucial. Una de las técnicas más efectivas para asegurar la pureza y la claridad del sonido es el uso de señales balanceadas. Este artículo explora detalladamente qué es una señal balanceada, su funcionamiento, beneficios y aplicaciones en contextos de audio profesional.
Definición y Componentes de una Señal Balanceada
Una señal balanceada es un tipo de señal de audio que emplea tres conductores para transmitir el audio: dos conductores para la señal y uno para la tierra. A diferencia de las señales no balanceadas, que utilizan solo dos conductores (señal y tierra), las señales balanceadas están diseñadas para minimizar el ruido y las interferencias que pueden degradar la calidad del audio.
Componentes de una Señal Balanceada
Conductor Positivo (+): Transporta la señal de audio original.
Conductor Negativo (-): Transporta una copia invertida en fase de la señal de audio original.
Conductor de Tierra: Actúa como referencia de tierra y apantallamiento para proteger contra interferencias externas.
![conexión balanceada](https://www.acusmatica.net/wp-content/uploads/canon-xlr.jpg)
Funcionamiento de una Señal Balanceada
La señal balanceada se caracteriza por su capacidad para eliminar el ruido común. Durante la transmisión, cualquier interferencia electromagnética que afecte a los cables afectará a ambos conductores de señal (positivo y negativo) de manera similar. Al llegar al destino, la señal negativa se invierte en polaridad nuevamente, lo que hace que cualquier ruido inducido en los cables se cancele, mientras la señal de audio se suma.

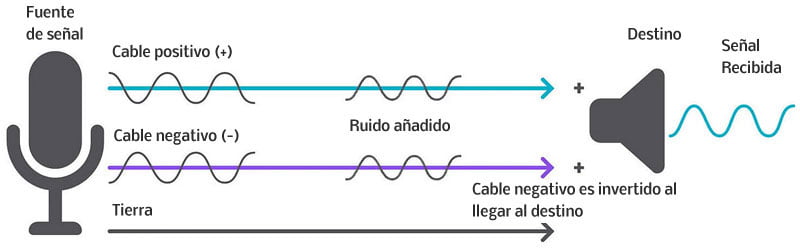

Proceso de Cancelación de Ruido
Transmisión de Señal: La fuente de audio envía la señal a través de los conductores positivo y negativo, con la señal negativa invertida en fase.
Interferencia Común: Cualquier ruido electromagnético externo afecta a ambos conductores de manera similar.
Recepción y Cancelación: Al llegar al receptor, la señal negativa se invierte nuevamente, haciendo que el ruido se cancele y dejando solo la señal de audio original limpia.
![conexión balanceada](https://www.acusmatica.net/wp-content/uploads/balanceada-dia.jpg)
Beneficios de las Señales Balanceadas
Las señales balanceadas ofrecen varios beneficios que las hacen indispensables en el audio profesional:
Reducción de Ruido: La capacidad de cancelar el ruido inducido durante la transmisión asegura una calidad de señal superior.
Mayor Alcance: Permiten transmitir señales a distancias más largas sin degradación significativa.
Compatibilidad con Equipos Profesionales: Son estándar en la mayoría de los equipos de audio profesional, incluyendo mezcladores, interfaces de audio y equipos de grabación.
Aplicaciones de las Señales Balanceadas
Las señales balanceadas se utilizan en diversos contextos de audio profesional:
Estudios de Grabación: Garantizan la integridad de la señal desde los micrófonos hasta las consolas de mezcla y los interfaces de audio.
Refuerzo Sonoro en Vivo: Utilizadas para conectar micrófonos, instrumentos y otros equipos a las consolas de mezcla.
Transmisión y Radiodifusión: Aseguran que las señales de audio se transmitan sin pérdida de calidad a través de largas distancias.
Comparativa de Conectores Utilizados en Señales Balanceadas
Conector | Aplicación | Pros | Contras |
XLR | Micrófonos, equipos de audio profesional | Conexión segura, alta durabilidad | Tamaño grande |
TRS | Equipos de estudio, instrumentos | Versátil, tamaño compacto | Menos robusto que XLR |
TT (Tiny Telephone) | Parches en estudios profesionales | Alta densidad de conexión | Más caro y especializado |
![trs balanceado](https://www.acusmatica.net/wp-content/uploads/TRS.jpg)
La señal balanceada es una técnica esencial en el audio profesional, proporcionando una transmisión de alta calidad y reduciendo significativamente el ruido y las interferencias. Su uso es estándar en estudios de grabación, refuerzo sonoro en vivo y transmisión, garantizando una calidad de sonido óptima y fiable. Comprender su funcionamiento y aplicaciones es fundamental para cualquier técnico de sonido que busque asegurar la mejor calidad de audio posible.
Gracias por tu lectura
